Καλώδια τηλεφώνου

Τα τηλεφωνικά καλώδια είναι εξειδικευμένα μέσα μετάδοσης κατασκευασμένα για μεταφορά δεδομένων χαμηλής-ταχύτητας, αναλογικές ή ψηφιακές μεταδόσεις φωνής και απλές τηλεπικοινωνιακές συνδέσεις. Καθώς εξισορροπούν την ακεραιότητα του σήματος, την αντοχή και την αποτελεσματικότητα-κόστους, συνεχίζουν να αποτελούν θεμελιώδες μέρος των οικιακών, εμπορικών και βιομηχανικών δικτύων επικοινωνίας, έχοντας εξελιχθεί από συμβατικά σχέδια με βάση τον χαλκό- σε σύγχρονες υβριδικές ποικιλίες.

Βασικός Λειτουργικός

Κύριος σκοπός: Μετάδοση φωνητικών σημάτων και υποστήριξη υπηρεσιών δεδομένων χαμηλού εύρους ζώνης- μεταξύ τελικών σημείων.

Αρχή μετάδοσης σήματος: Για καλώδια με βάση-χάλκινο, τα σήματα ταξιδεύουν ως ηλεκτρικά ρεύματα μέσω αγωγών. Τα σύγχρονα τηλεφωνικά καλώδια οπτικών ινών-χρησιμοποιούν παλμούς φωτός για μετάδοση μεγαλύτερης-ταχύτητας-απόστασης.​

Ενοποίηση συστήματος: Λειτουργήστε ως σύνδεσμος "τελευταίο-μιλίου" που συνδέει τους τελικούς-χρήστες με το ευρύτερο δημόσιο τηλεφωνικό δίκτυο μεταγωγής ή την υποδομή παρόχου υπηρεσιών διαδικτύου.​

Βασικά κατασκευαστικά εξαρτήματα​

Τα τηλεφωνικά καλώδια διαφέρουν ως προς το σχεδιασμό, αλλά συνήθως περιλαμβάνουν τα ακόλουθα βασικά μέρη, βελτιστοποιημένα για ευκρίνεια σήματος και περιβαλλοντική ανθεκτικότητα:​

Αγώγιμος πυρήνας

Τύποι Υλικών:

Χάλκινοι αγωγοί: Η πιο κοινή επιλογή για παραδοσιακά καλώδια, διαθέσιμα ως συμπαγής χαλκός ή κολλημένος χαλκός. Ο χαλκός προσφέρει εξαιρετική ηλεκτρική αγωγιμότητα και χαμηλή εξασθένηση του σήματος.​

Οπτικές ίνες: Χρησιμοποιείται σε καλώδια τηλεφώνου-υψηλών επιδόσεων. Οι οπτικές ίνες μεταδίδουν φωτεινά σήματα, επιτρέποντας μεγαλύτερες ταχύτητες δεδομένων και μεγαλύτερες αποστάσεις μετάδοσης.​

Σύζευξη αγωγών: Τα περισσότερα χάλκινα τηλεφωνικά καλώδια χρησιμοποιούν συνεστραμμένα ζεύγη για να μειώσουν τις ηλεκτρομαγνητικές παρεμβολές από κοντινές ηλεκτρικές συσκευές. Οι συνήθεις αριθμοί ζευγών περιλαμβάνουν 2 ζεύγη, 4 ζεύγη και 25 ζεύγη για εμπορικές εφαρμογές.​

Μονωτικό στρώμα​

Επιλογή Υλικού:

PVC: Χρησιμοποιείται ευρέως για καλώδια εσωτερικών χώρων

Είναι-οικονομικό, επιβραδυντικό της φλόγας-και αντιστέκεται στην υγρασία και την ήπια τριβή.​

PE (Πολυαιθυλένιο): Προτιμάται για καλώδια εξωτερικού χώρου.

Προσφέρει ανώτερη αντοχή στις καιρικές συνθήκες, προστασία από την υπεριώδη ακτινοβολία και αντοχή σε χημικές ουσίες/διάβρωση του εδάφους.​

PTFE: Χρησιμοποιείται σε υψηλές-θερμοκρασίες ή βιομηχανικά περιβάλλοντα, παρέχοντας αντοχή στη θερμότητα έως και +260 βαθμούς .​

Λειτουργία μόνωσης: Αποτρέπει τη διαρροή σήματος μεταξύ των αγωγών και προστατεύει τον πυρήνα από φυσική ζημιά ή περιβαλλοντικούς παράγοντες.​

Επένδυση (Εξωτερικό μπουφάν)​

Θήκες εσωτερικού χώρου: Τυπικά κατασκευασμένα από υλικό PVC ή LSZH. Το LSZH είναι ιδανικό για δημόσιους χώρους καθώς εκπέμπει ελάχιστο καπνό και τοξικά αέρια σε περίπτωση πυρκαγιάς.​

Θήκες εξωτερικού χώρου: Ενισχυμένα με υλικά όπως HDPE ή αλουμινόχαρτο για πρόσθετη αντοχή. Τα εναέρια καλώδια μπορεί να περιλαμβάνουν ένα χαλύβδινο σύρμα αγγελιοφόρων για υποστήριξη, ενώ τα υπόγεια καλώδια έχουν συχνά ένα φράγμα υγρασίας για να αποτρέψουν την είσοδο νερού.​

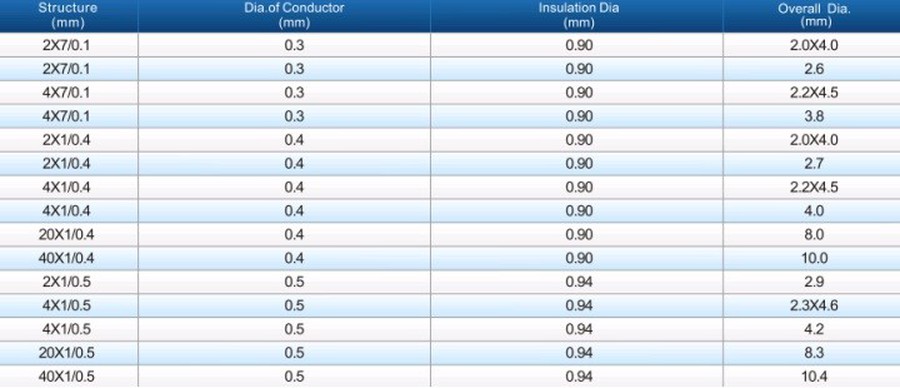

Κρίσιμες Τεχνικές Προδιαγραφές

Τα τηλεφωνικά καλώδια συμμορφώνονται με τα διεθνή πρότυπα για τη διασφάλιση της συνέπειας της απόδοσης. Οι βασικές προδιαγραφές περιλαμβάνουν:

Μετρητής καλωδίων: Για χάλκινα καλώδια, ο μετρητής κυμαίνεται από 22 AWG έως 26 AWG.

Signal Attenuation: Μετρά την απώλεια σήματος σε απόσταση. Για 24 χάλκινα καλώδια AWG στο 1 kHz, η εξασθένηση είναι συνήθως Μικρότερη ή ίση με 0,5 dB/100m. τα καλώδια οπτικών ινών-έχουν πολύ χαμηλότερη εξασθένηση.​

Απόδοση Crosstalk: Το Near{0}}End Crosstalk και το Far{1}}End Crosstalk ελαχιστοποιούνται μέσω συνεστραμμένων ζευγών.​

Εύρος ζώνης: Τα παραδοσιακά χάλκινα τηλεφωνικά καλώδια υποστηρίζουν έως και 1 MHz. Οι παραλλαγές οπτικών ινών- προσφέρουν εύρη ζώνης στην περιοχή GHz, επιτρέποντας-διαδίκτυο υψηλής ταχύτητας.​

Εύρος θερμοκρασίας: Καλώδια εσωτερικού χώρου: -20 μοίρες έως +70 μοίρες ; καλώδια εξωτερικού χώρου: -40 μοίρες έως +85 μοίρες ​

Κοινοί τύποι & ταξινομήσεις​

Τα τηλεφωνικά καλώδια κατηγοριοποιούνται ανά περίπτωση χρήσης, τύπο αγωγού και απόδοση:​

Με Αίτηση

Τηλεφωνικά καλώδια κατοικιών: Συνήθως 2-ζευγών καλωδίων χαλκού για τηλεφωνική υπηρεσία μίας-γραμμής ή πολλών γραμμών, που συχνά εγκαθίστανται σε τοίχους ή κάτω από τα δάπεδα.​

Εμπορικά/Επιχειρηματικά καλώδια: Καλώδια 4-ζευγών με 25 ζεύγους χαλκού ή καλωδίων οπτικών ινών, που υποστηρίζουν συστήματα PBX, πολλαπλές τηλεφωνικές γραμμές και ενσωματωμένα δίκτυα φωνής/δεδομένων.​

Καλώδια εξωτερικού χώρου/δικτύου: Εναέρια ή υπόγεια καλώδια με ενισχυμένα περιβλήματα και φράγματα υγρασίας, που συνδέουν τα κέντρα τηλεπικοινωνιών με γειτονιές ή μεμονωμένα σπίτια.​

Κατά τύπο αγωγού

Καλώδια χαλκού: Χαμηλό κόστος, εύκολο στην εγκατάσταση, κατάλληλο για μικρές-έως-μέσες αποστάσεις. Οι υποτύποι περιλαμβάνουν:

Cat3: Καλώδιο παλαιού τύπου για αναλογική φωνή και βασικό DSL.​

Cat5e/Cat6: Σύγχρονες παραλλαγές που υποστηρίζουν υψηλότερο εύρος ζώνης, που χρησιμοποιούνται για ενσωματωμένα δίκτυα φωνής/δεδομένων.​

Καλώδια οπτικών ινών-: Υψηλή-ταχύτητα, χαμηλή-παρέμβαση, κατάλληλα για μεγάλες αποστάσεις (km). Οι υποτύποι περιλαμβάνουν:

Single-Mode Fiber: Για μετάδοση μεγάλων αποστάσεων-με χρήση στενού πυρήνα.​

Multi-Fiber: Για μικρές αποστάσεις, χρησιμοποιώντας ευρύτερο πυρήνα.​

Πεδίο εφαρμογής

Τα τηλεφωνικά καλώδια εξυπηρετούν διαφορετικά σενάρια πέρα ​​από τις παραδοσιακές φωνητικές κλήσεις:​

Οικιακή χρήση: Συνδέστε σταθερά τηλέφωνα σε πρίζες τοίχου, υποστηρίξτε ADSL internet και συνδέστε συσκευές IoT μέσω δεδομένων χαμηλής-ταχύτητας.​

Εμπορική χρήση: Ηλεκτρικά συστήματα PBX για επιχειρήσεις, τηλέφωνα IP και εργαλεία ενοποιημένης επικοινωνίας (UC). ενσωματωθείτε σε δίκτυα Ethernet για υπηρεσίες φωνής- μέσω-IP.​

Βιομηχανική χρήση: Συνδέστε βιομηχανικά τηλέφωνα και συσκευές τηλεμετρίας, με ανθεκτικά καλώδια που αντέχουν στη σκόνη, τους κραδασμούς και τις ακραίες θερμοκρασίες.​

Τηλεπικοινωνιακή υποδομή: Αποτελούν τη ραχοκοκαλιά του PSTN, συνδέοντας τηλεφωνικά κέντρα με πύργους κινητής τηλεφωνίας, κέντρα δεδομένων και εγκαταστάσεις τελικού-χρήστη.​

Οδηγίες εγκατάστασης και συντήρησης

Βέλτιστες πρακτικές εγκατάστασης:​

Εσωτερική καλωδίωση: Αποφύγετε τη δρομολόγηση των καλωδίων κοντά σε καλώδια ρεύματος και αιχμηρές άκρες. χρησιμοποιήστε συνδετήρες καλωδίων ή αυλάκια για τακτοποιημένη, ασφαλή εγκατάσταση.​

Εξωτερική καλωδίωση: Τα καλώδια κεραίας απαιτούν σωστή τάνυση και στήριξη. Τα υπόγεια καλώδια πρέπει να είναι θαμμένα κάτω από τη γραμμή παγετού και να προστατεύονται με αγωγό σε περιοχές-με υψηλή κυκλοφορία.​

Τερματισμός: Χρησιμοποιήστε συμβατούς συνδέσμους και διασφαλίστε σφιχτές, χωρίς διάβρωση-συνδέσεις για να ελαχιστοποιήσετε την απώλεια σήματος.​

Συμβουλές συντήρησης:

Επιθεωρείτε περιοδικά τα καλώδια εξωτερικού χώρου για ζημιές στο περίβλημα και εισροή νερού. αντικαταστήστε αμέσως τα κατεστραμμένα τμήματα.

Καθαρίστε τους συνδέσμους για να αφαιρέσετε τη σκόνη ή την οξείδωση, η οποία μπορεί να προκαλέσει στατικές ή διακοπείσες κλήσεις.​

Ελέγξτε την ακεραιότητα του σήματος με εργαλεία όπως ένας ελεγκτής καλωδίων ή ένας μετρητής οπτικής ισχύος για να εντοπίσετε προβλήματα εξασθένησης ή παρεμβολής.​

Σύγκριση πλεονεκτημάτων: Χαλκός έναντι οπτικών ινών-καλώδια τηλεφώνου​

​

Τα χάλκινα καλώδια είναι ιδανικά για{0}}ευαίσθητες στο κόστος, εφαρμογές μικρής-απόστασης, ενώ τα καλώδια οπτικών ινών διαπρέπουν σε περιβάλλοντα υψηλής-ταχύτητας, μεγάλων-μεταφορών ή παρεμβολών-.​

Πρότυπα Συμμόρφωσης & Ποιότητας

Τα αξιόπιστα τηλεφωνικά καλώδια πληρούν τα παγκόσμια πρότυπα για να εξασφαλίσουν ασφάλεια και απόδοση:​

ANSI/TIA-568: Καθορίζει τις προδιαγραφές για καλώδια χαλκού και ινών σε εμπορικά κτίρια.​

IEC 60332: Διέπει τις ιδιότητες επιβραδυντικής φλόγας της μόνωσης και της επένδυσης καλωδίων.​

Συστάσεις ITU-T: Καθοδηγεί την απόδοση του καλωδίου οπτικών ινών.​

Συμμόρφωση RoHS: Περιορίζει τις επικίνδυνες ουσίες, διασφαλίζοντας οικολογική-φιλικότητα για τις παγκόσμιες αγορές.
